Rollenlager sind Wälzlager, bei denen anstelle von Kugeln rollenförmige Wälzkörper zwischen Innen- und Außenring eingesetzt werden. Durch die größere Kontaktfläche der Rollen ermöglichen sie eine deutlich höhere Belastbarkeit im Vergleich zu Kugellagern gleicher Baugröße.

Sie kommen überall dort zum Einsatz, wo hohe Kräfte zuverlässig übertragen werden müssen. Rollenlager reduzieren den Reibungswiderstand und sorgen für einen effizienten, langlebigen Betrieb auch unter anspruchsvollen Bedingungen.

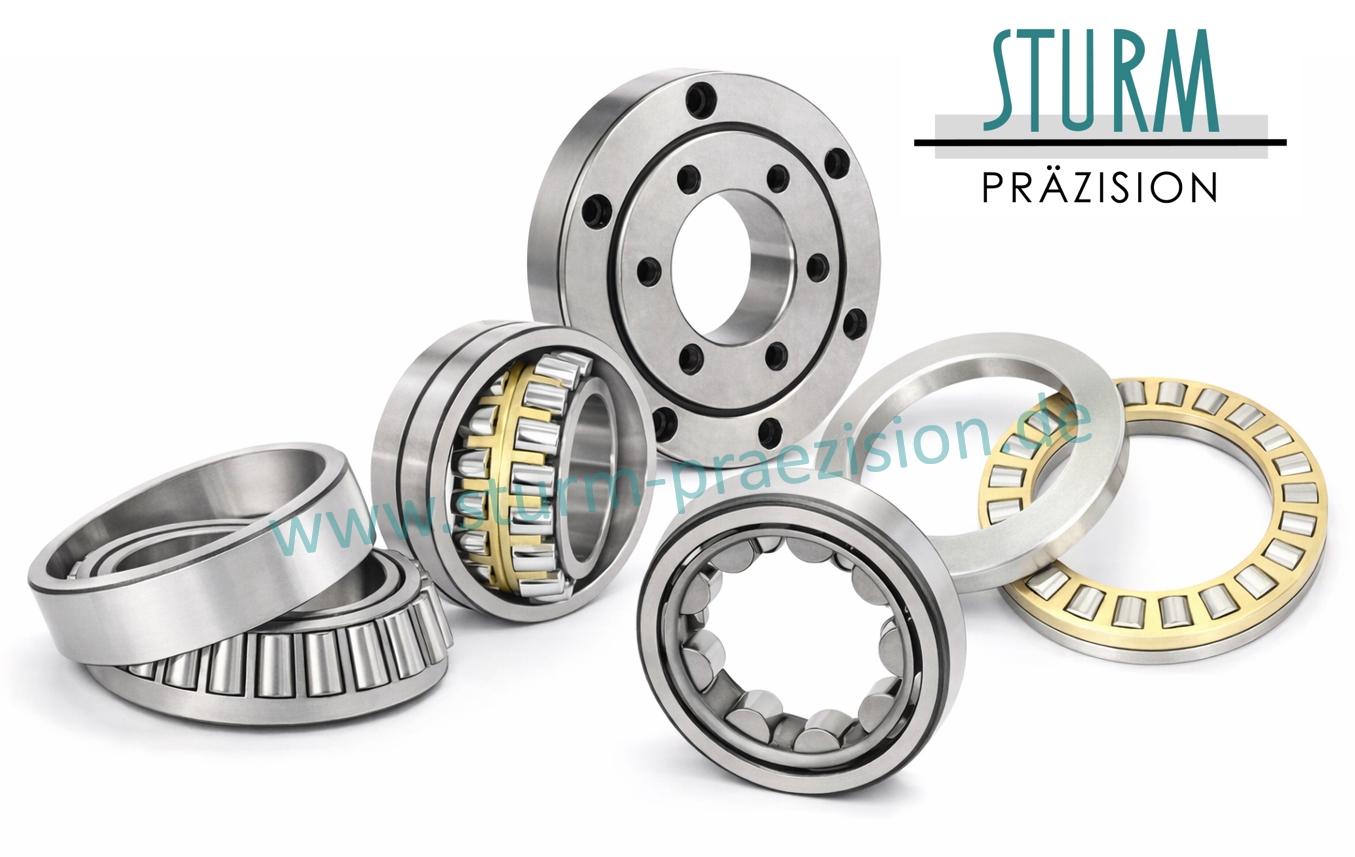

Ausführungen der Rollenlager:

• Kegelrollenlager DIN 720:

       für kombinierte Radial- und Axialbelastungen

•  Kreuzrollenlager:

       für höchste Präzision und Steifigkeit

•  Pendelrollenlager DIN 635-2:

        selbstjustierend bei Fluchtungsfehlern

•  Zylinderrollenlager DIN 5412-1:

        für hohe radiale Belastungen und hohe Drehzahlen

•  Axial-Zylinderrollenlager DIN 616, DIN 722, ISO 104-1979:

       für hohe axialen Belastungen

Aufbau und Ausführungen

Rollenlager bestehen aus einem Innenring, Außenring, Wälzkörpern (Rollen) sowie optional einem Käfig, der die Rollen auf Abstand hält. Alternativ sind auch vollrollige Ausführungen ohne Käfig erhältlich, die eine besonders hohe Tragfähigkeit ermöglichen.

Je nach Einsatzbereich werden unterschiedliche Werkstoffe verwendet:

• Chromstahl 100Cr6 (1.3505)
• Gehärteter Edelstahl AISI420 / AISI440
• Keramik für spezielle Hochleistungsanwendungen
• Kunststoff für spezielle Einsatzbedingungen

Technische Eigenschaften

• Sehr hohe Tragfähigkeit durch Linienkontakt der Wälzkörper
• Geeignet für hohe Radial- und je nach Bauart auch Axialbelastungen
• Erhältlich mit oder ohne Käfig (vollrollig)
• Verschiedene Bauformen für spezifische Anforderungen

Radial- und Axialrollenlager

Radialrollenlager sind primär für Kräfte ausgelegt, die senkrecht zur Wellenachse wirken. Axialrollenlager hingegen nehmen Kräfte auf, die entlang der Wellenachse wirken, und werden auch als Längslager bezeichnet.

Vorteile

• Höhere Belastbarkeit als Kugellager gleicher Größe
• Hohe Steifigkeit und Stabilität
• Geeignet für anspruchsvolle Betriebsbedingungen
• Große Auswahl an Bauformen und Materialien
• Lange Lebensdauer bei korrekter Auslegung

Anwendungsbereiche

Rollenlager werden in zahlreichen Industriebereichen eingesetzt, darunter Maschinenbau, Getriebetechnik, Förderanlagen, Fahrzeugtechnik, Schwerindustrie und Anlagenbau. Sie sind die ideale Wahl für Anwendungen mit hohen Belastungen und anspruchsvollen Betriebsbedingungen.

Fazit: Rollenlager von STB® bieten durch ihre Bauweise mit rollenförmigen Wälzkörpern eine besonders hohe Tragfähigkeit und sind die optimale Lösung für Anwendungen, bei denen Kugellager an ihre Belastungsgrenzen stoßen.
