Stützrollen sind besonders belastbare Wälzlager mit dickwandigem Außenring, die für den Einsatz auf Laufbahnen, Führungsschienen und Kurvenscheiben entwickelt wurden. Sie eignen sich zur Aufnahme hoher radialer Kräfte und überzeugen durch ihre kompakte Bauweise, hohe Tragfähigkeit und lange Lebensdauer.
Im Gegensatz zu klassischen Rillenkugellagern verfügen Stützrollen über einen verstärkten Außenring und werden überwiegend als abstützende oder führende Elemente eingesetzt. Je nach Baureihe sind sie mit Käfig, vollrollig oder vollnadelig ausgeführt und können auch Stoßbelastungen zuverlässig aufnehmen.
Baureihen:
NUTR-..
Stützrollen mit Axialführung und zylindrischem Außenring
NATV-..
Vollrollige Stützrollen mit Axialführung und Dichtscheiben
NATR-..
Stützrollen mit Käfig und Axialführung

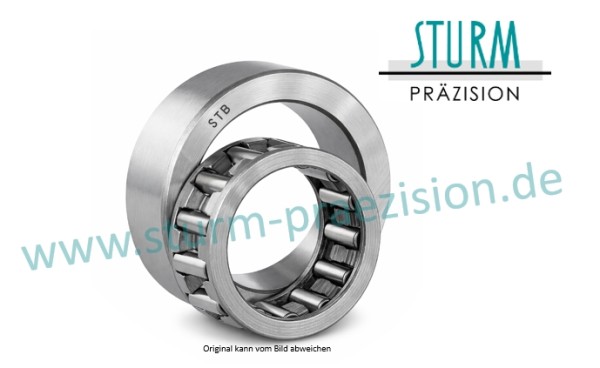

RSTO-..
Stützrollen ohne Innenring
STO-..
Stützrollen ohne Innenring und ohne Axialführung
NA-22..
Nadellagerbasierte Stützrollen mit Innenring

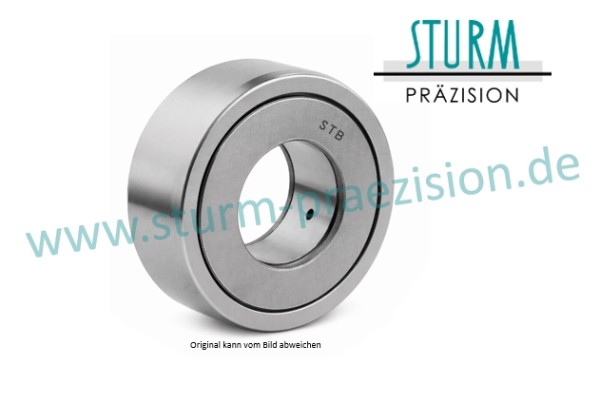

NAST-..
Stützrollen mit Innenring und dickwandigem Außenring

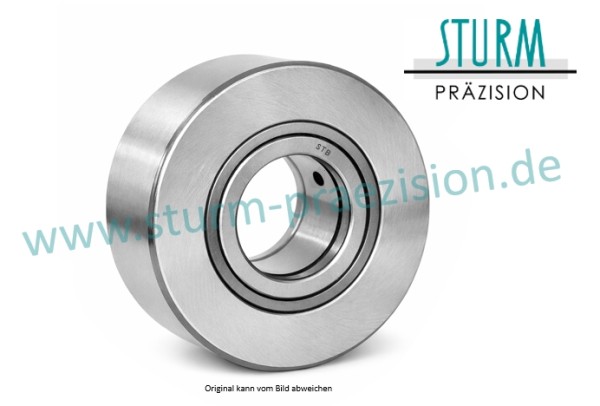

PWTR-..
Vollrollige Präzisions-Stützrollen mit hoher Tragfähigkeit

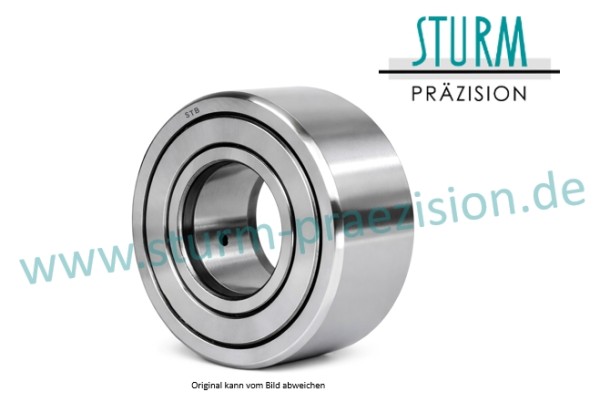

NART-..
Nachschmierbare Stützrollen mit Axialführung
NNTR-..
Zweireihige, vollrollige Stützrollen für höchste Belastungen
Eigenschaften von Stützrollen
- Hohe radiale Tragfähigkeit
- Dickwandige und verschleißfeste Außenringe
- Geeignet für hohe Stoßbelastungen
- Kompakte und robuste Bauweise
- Mit oder ohne Innenring erhältlich
- Ausführungen mit Käfig oder vollrollig verfügbar
- Teilweise nachschmierbar
- Ausführungen mit oder ohne Dichtungen erhältlich
- Hohe Betriebssicherheit und lange Lebensdauer
Werkstoff
Die meisten Stützrollen werden aus hochwertigem, gehärtetem Wälzlagerstahl 100Cr6 (1.3505) gefertigt. Dieser Werkstoff zeichnet sich durch seine hohe Härte, ausgezeichnete Verschleißfestigkeit und hohe dynamische Belastbarkeit aus.
- Hohe Festigkeit
- Verschleiß- und stoßfest
- Präzisionsgeschliffene Laufbahnen
- Geeignet für dauerhafte Belastungen
- Magnetisch und elektrisch leitfähig
Anwendungsbereiche
Stützrollen werden überall dort eingesetzt, wo Bauteile präzise geführt oder abgestützt werden müssen. Typische Einsatzbereiche sind unter anderem der Maschinen- und Anlagenbau, Fördertechnik, Verpackungsmaschinen, Werkzeugmaschinen, Automatisierungstechnik, Kurvengetriebe, Linearführungen sowie Handlings- und Transportsysteme.
Durch die große Vielfalt an Bauformen lässt sich für nahezu jede Anwendung die passende Stützrolle auswählen – von kompakten Führungsaufgaben bis hin zu hochbelasteten Industrieanwendungen.
Fazit: Stützrollen von STB® bieten eine zuverlässige und langlebige Lösung für Führungs- und Abstützaufgaben unter hohen radialen Belastungen. Dank verschiedener Baureihen und Ausführungen stehen für unterschiedlichste Einsatzbedingungen die passenden Lager zur Verfügung.
