Offene Schrägkugellager – präzise Lagerung für kombinierte Belastungen

Offene Schrägkugellager eignen sich für Anwendungen mit kombinierten Radial- und Axialbelastungen sowie hohen Drehzahlen. Durch ihre offene Bauweise ermöglichen sie eine optimale Schmierung und geringe Reibungsverluste bei gleichzeitig hoher Laufgenauigkeit.

Die Lager sind als einreihige und zweireihige Schrägkugellager nach DIN 628 erhältlich und werden bevorzugt in anspruchsvollen Anwendungen des Maschinen- und Anlagenbaus eingesetzt.

Verfügbare Serien

Einreihige Schrägkugellager

72.. –

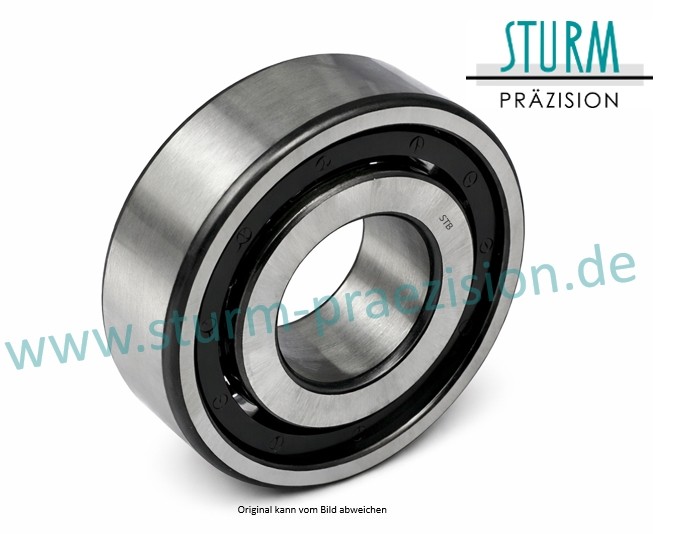

einreihige Schrägkugellager 72.. - STB®

leichte bis mittlere Baureihe


73..

73..-TN Schrägkugellager STB®

verstärkte Baureihe mit höherer Tragfähigkeit




Zweireihige Schrägkugellager

32.. / 52..

32.. / 52.. - offene Schrägkugellager, zweireihig - STB®

kompakte zweireihige Bauformen


 33.. / 53..

33.. / 53.. - zweireihiges Schrägkugellager offen - STB®

verstärkte zweireihige Ausführungen für höhere Belastungen






Eigenschaften einreihiger Schrägkugellager

Einreihige Schrägkugellager besitzen einen Berührungswinkel von 40° und können Axialkräfte in einer Richtung aufnehmen. Bei radialer Belastung entsteht zusätzlich eine axiale Kraft, weshalb diese Lager üblicherweise gegen ein zweites Lager angestellt werden.

Sie eignen sich besonders für Anwendungen mit hohen Drehzahlen und präzisen Laufanforderungen.

Eigenschaften zweireihiger Schrägkugellager

Zweireihige Schrägkugellager entsprechen konstruktiv zwei einreihigen Lagern in O-Anordnung, benötigen jedoch weniger Bauraum. Sie nehmen hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf.

Durch ihren Berührungswinkel von 25-32° ermöglichen sie steife Lagerungen und können zusätzlich Kippmomente aufnehmen.

Vorteile offener Schrägkugellager

  • Geeignet für hohe Drehzahlen
  • Hohe Laufgenauigkeit und Laufruhe
  • Optimale Schmierstoffversorgung durch offene Bauweise
  • Hohe Belastbarkeit bei kombinierten Kräften
  • Kompakte und steife Lagerlösungen

Anwendungsbereiche

Offene Schrägkugellager werden in zahlreichen Bereichen eingesetzt, darunter Werkzeugmaschinen, Elektromotoren, Pumpen, Getriebe, Spindellagerungen und allgemeiner Maschinenbau. Sie eignen sich besonders für Anwendungen mit hohen Drehzahlen und kombinierten Belastungen.

Fazit: Offene Schrägkugellager von STB® der Serien 72.., 73.., 32../52.. und 33../53.. bieten präzise, belastbare und drehzahlfeste Lagerlösungen für anspruchsvolle industrielle Anwendungen.

Offene Schrägkugellager eignen sich für Anwendungen mit kombinierten Radial- und Axialbelastungen sowie hohen Drehzahlen. Durch ihre offene Bauweise ermöglichen sie eine optimale Schmierung... mehr erfahren »
Fenster schließen
Offene Schrägkugellager – präzise Lagerung für kombinierte Belastungen

Offene Schrägkugellager eignen sich für Anwendungen mit kombinierten Radial- und Axialbelastungen sowie hohen Drehzahlen. Durch ihre offene Bauweise ermöglichen sie eine optimale Schmierung und geringe Reibungsverluste bei gleichzeitig hoher Laufgenauigkeit.

Die Lager sind als einreihige und zweireihige Schrägkugellager nach DIN 628 erhältlich und werden bevorzugt in anspruchsvollen Anwendungen des Maschinen- und Anlagenbaus eingesetzt.

Verfügbare Serien

Einreihige Schrägkugellager

72.. –

einreihige Schrägkugellager 72.. - STB®

leichte bis mittlere Baureihe


73..

73..-TN Schrägkugellager STB®

verstärkte Baureihe mit höherer Tragfähigkeit




Zweireihige Schrägkugellager

32.. / 52..

32.. / 52.. - offene Schrägkugellager, zweireihig - STB®

kompakte zweireihige Bauformen


 33.. / 53..

33.. / 53.. - zweireihiges Schrägkugellager offen - STB®

verstärkte zweireihige Ausführungen für höhere Belastungen






Eigenschaften einreihiger Schrägkugellager

Einreihige Schrägkugellager besitzen einen Berührungswinkel von 40° und können Axialkräfte in einer Richtung aufnehmen. Bei radialer Belastung entsteht zusätzlich eine axiale Kraft, weshalb diese Lager üblicherweise gegen ein zweites Lager angestellt werden.

Sie eignen sich besonders für Anwendungen mit hohen Drehzahlen und präzisen Laufanforderungen.

Eigenschaften zweireihiger Schrägkugellager

Zweireihige Schrägkugellager entsprechen konstruktiv zwei einreihigen Lagern in O-Anordnung, benötigen jedoch weniger Bauraum. Sie nehmen hohe Radialkräfte sowie Axialkräfte in beiden Richtungen auf.

Durch ihren Berührungswinkel von 25-32° ermöglichen sie steife Lagerungen und können zusätzlich Kippmomente aufnehmen.

Vorteile offener Schrägkugellager

  • Geeignet für hohe Drehzahlen
  • Hohe Laufgenauigkeit und Laufruhe
  • Optimale Schmierstoffversorgung durch offene Bauweise
  • Hohe Belastbarkeit bei kombinierten Kräften
  • Kompakte und steife Lagerlösungen

Anwendungsbereiche

Offene Schrägkugellager werden in zahlreichen Bereichen eingesetzt, darunter Werkzeugmaschinen, Elektromotoren, Pumpen, Getriebe, Spindellagerungen und allgemeiner Maschinenbau. Sie eignen sich besonders für Anwendungen mit hohen Drehzahlen und kombinierten Belastungen.

Fazit: Offene Schrägkugellager von STB® der Serien 72.., 73.., 32../52.. und 33../53.. bieten präzise, belastbare und drehzahlfeste Lagerlösungen für anspruchsvolle industrielle Anwendungen.

Für die Filterung wurden keine Ergebnisse gefunden!
Schrägkugellager zweireihig Schrägkugellager 3200
Schrägkugellager DIN 628 Teil 3 3200. Abmessungen: 10 x 30 x 14 mm, zweireihiges Schrägkugellager, offen, ohne Einfüllnuten.
ab 2,90 € *
Schrägkugellager zweireihig Schrägkugellager 3201
Schrägkugellager DIN 628 Teil 3 3201. Abmessungen: 12 x 32 x 15,9 mm, zweireihiges Schrägkugellager, offen, ohne Einfüllnuten.
ab 2,90 € *
Schrägkugellager zweireihig Schrägkugellager 3206
Schrägkugellager DIN 628 Teil 3 3206. Abmessungen: 30 x 62 x 23,8 mm, zweireihiges Schrägkugellager, offen, ohne Einfüllnuten.
ab 4,43 € *
Schrägkugellager zweireihig Schrägkugellager 3208
Schrägkugellager DIN 628 Teil 3 3208. Abmessungen: 40 x 80 x 30,2 mm, zweireihiges Schrägkugellager, offen, ohne Einfüllnuten.
ab 9,79 € *
Schrägkugellager einreihig Schrägkugellager 7202-B.TVP
Schrägkugellager DIN 628 einreihig, 15 x 35 x 11 mm offenes Schrägkugellager Druckwinkel 40° mit Kunststoffkäfig
ab 8,24 € *
Schrägkugellager einreihig Schrägkugellager 7201-B.TVP
Schrägkugellager DIN 628 einreihig, 12 x 32 x 10 mm offenes Schrägkugellager Druckwinkel 40° mit Kunststoffkäfig
ab 5,50 € *
Schrägkugellager einreihig Schrägkugellager 7202-B
Schrägkugellager 7202-B DIN 628 einreihig, 15 x 35 x 11 mm. Offenes Schrägkugellager Druckwinkel 40° 7202-B TN mit Kunststoffkäfig
ab 2,10 € *
Schrägkugellager einreihig Schrägkugellager 7204-B (7204-B-TVP) - Abmessungen 20x47x14 mm
Schrägkugellager 7204-B nach DIN 628, Abmessungen 20 x 47 x 14 mm, offen, einreihig, B = Druckwinkel 40°. Ausführung: mit Kunststoffkäfig. Fabrikat / Hersteller: STB® Technologisch austauschbar zu: 7204-B-TVP, 7204-B-TN,
ab 2,10 € *
